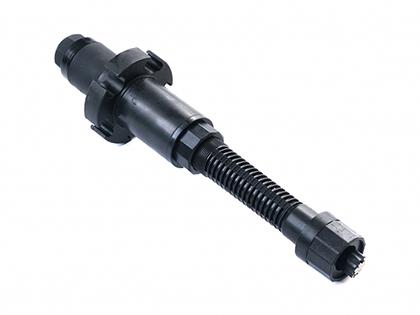

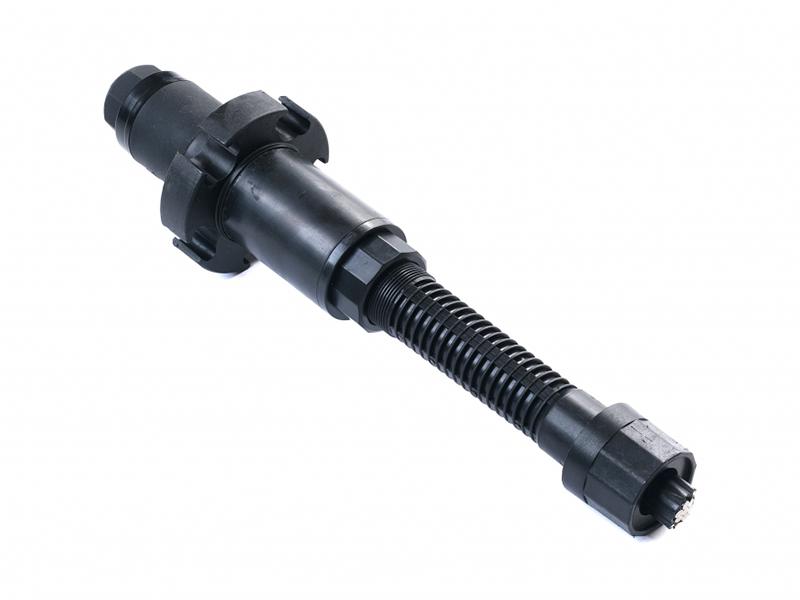

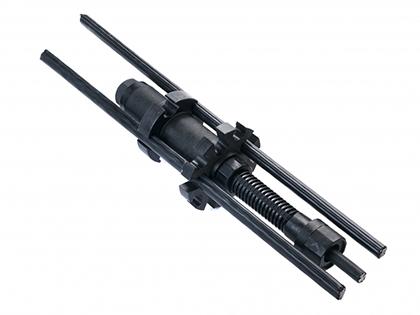

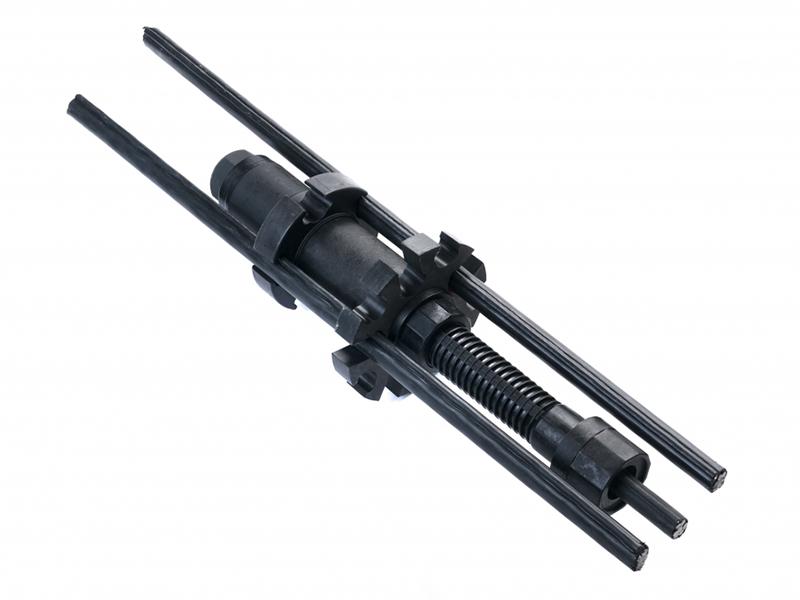

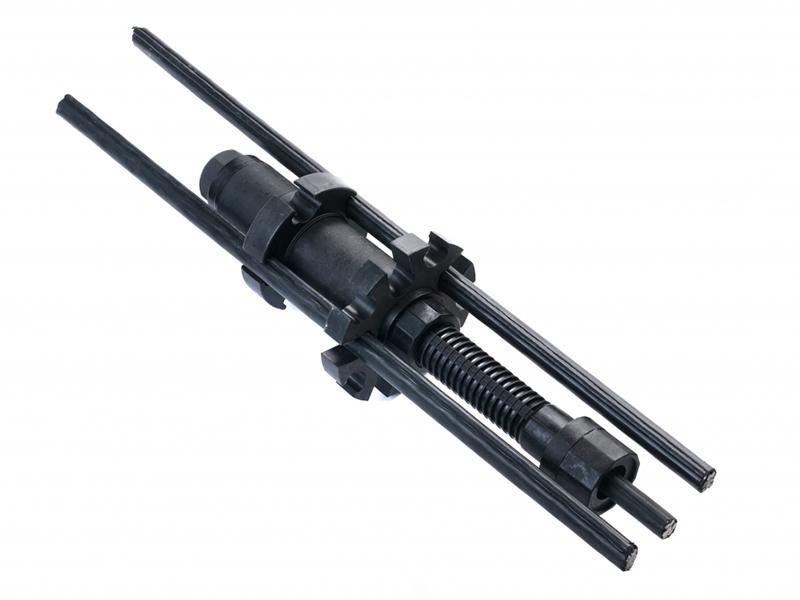

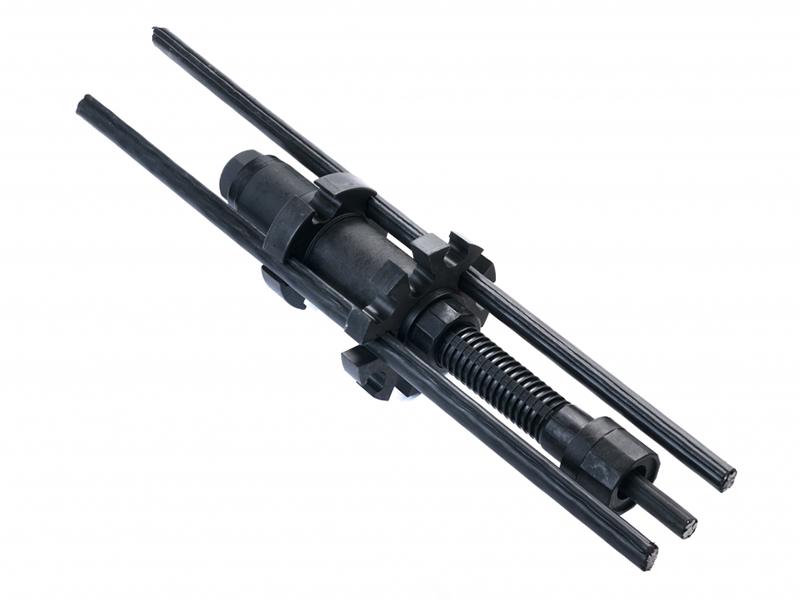

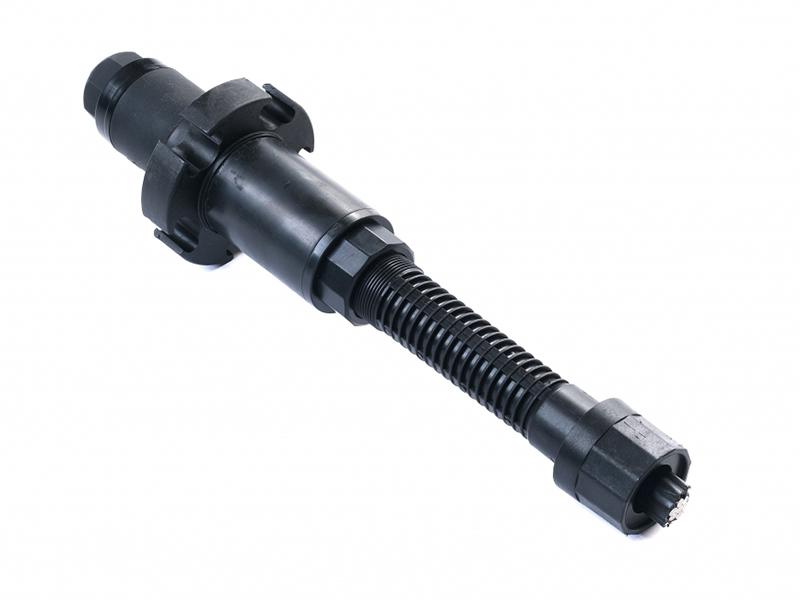

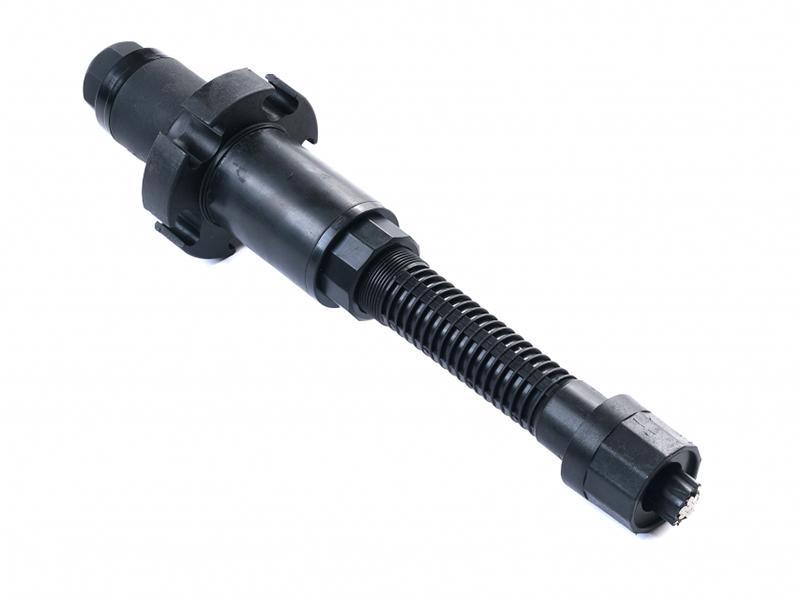

조립된 스트랜드 앵커 시스템

5개의 스틸 스트랜드의 조합은 앵커 본체의 최대 내경이 135mm인 그라우팅 타입 앵커에서 할 수 있다. 더 많은 스틸 스트랜드가 필요할 경우 앵커 홀에서 적절한 확장이 필요하다. 저희 NENGGGONG은 고객의 요구에 맞는 최대 18개의 스틸 케이블을 추가할 수 있도록 앵커와 부착 플레이트를 함께 설계하였다. 또한 고객 요구에 따라 핫 멜트 탈착식 유형, 영구형 또는 지능형 앵커를 제조할 수 있다.

• 경사
• 상향식 힘 구조에 대한 반작용
• 교량받침 플랫폼 고정
• 기타 영구 건물의 터널 및 고정

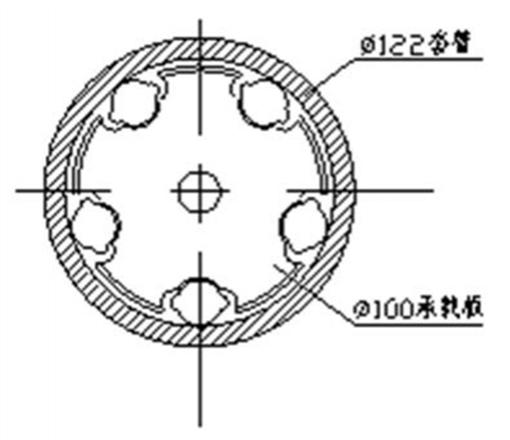

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베이스 베어링 플레이트 직경: 100mm
• 부착 베어링 플레이트 직경: 135mm
• 베어링 플레이트 두께: 20mm
• 최대 케이블 조합 수: 15
• 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이스를 사용할 경우, 내부 직경이 141mm를 초과하는 경우에 유의하십시오.
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치
• 기능: 핫 멜트 탈착식 유형, 지능형 실시간 내부 하중 모니터링 유형, 영구 유형 또는 기타 조합으로 제조할 수 있다.

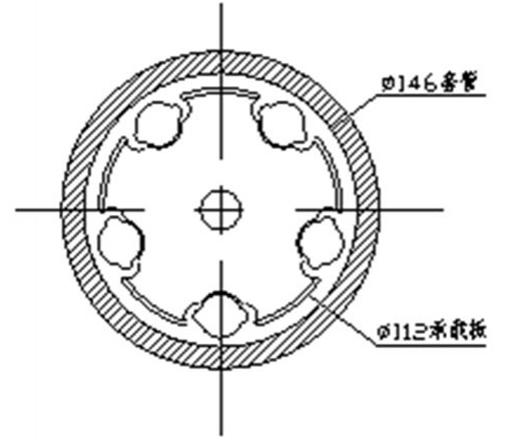

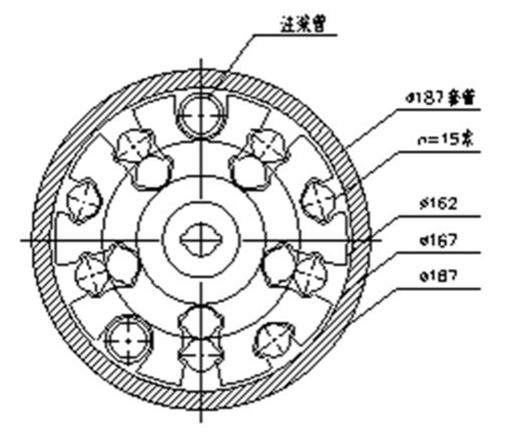

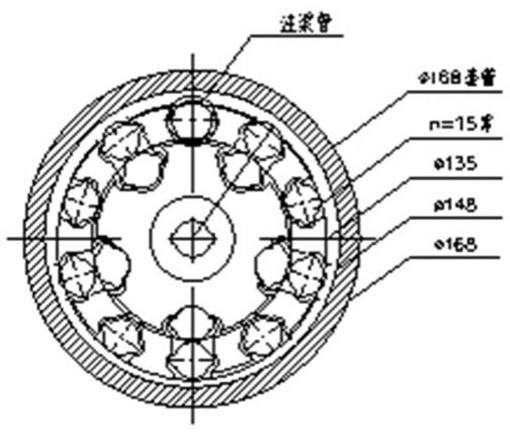

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베이스 베어링 플레이트 직경: 112mm
• 부착 베어링 플레이트 직경: 135mm
• 베어링 플레이트 두께: 20mm
• 최대 케이블 조합 수: 15
• 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이스 사용 시 케이스 모델에 주의하십시오. 내부 직경이 168mm 이상입니다.
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치
• 기능: 핫 멜트 탈착식 유형, 지능형 실시간 내부 하중 모니터링 유형, 영구 유형 또는 기타 조합으로 제조할 수 있다.

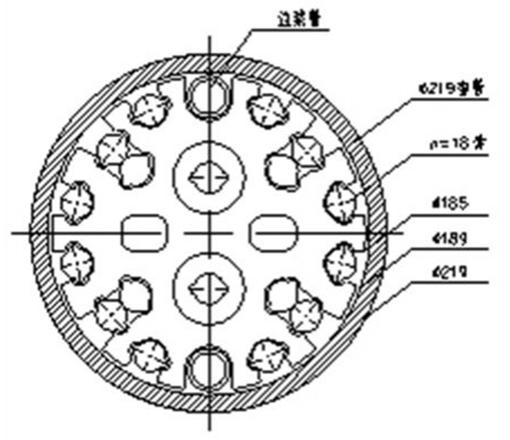

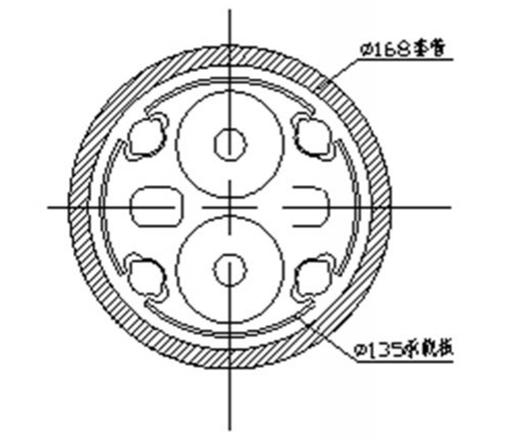

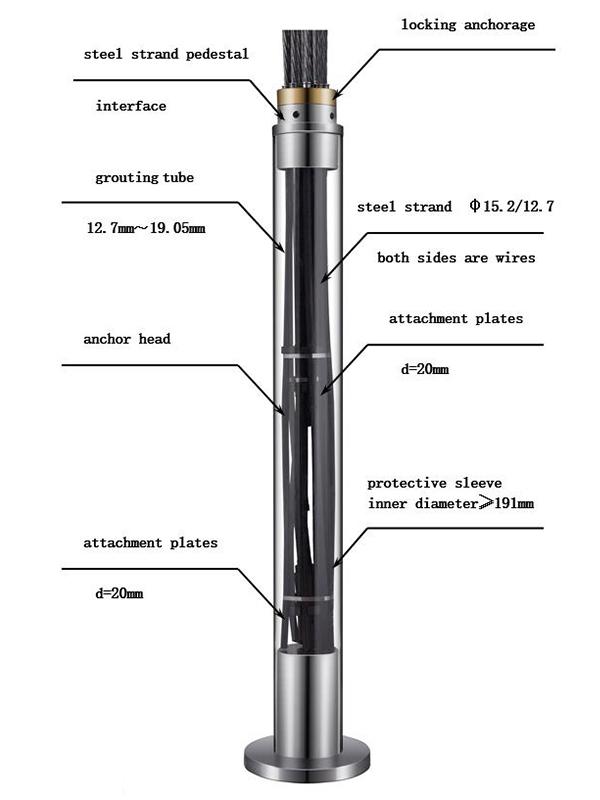

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베이스 베어링 플레이트 직경: 135mm
• 부착판 직경 : 185mm
• 베어링 플레이트 두께: 20mm
• 최대 케이블 조합 수: 18
• 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이싱이 사용되는 경우: 내경 191mm 이상 케이스 모델에 주의하십시오.
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치
• 기능: 핫 멜트 탈착식 유형, 지능형 실시간 내부 하중 모니터링 유형, 영구 유형 또는 기타 조합으로 제조할 수 있다.
