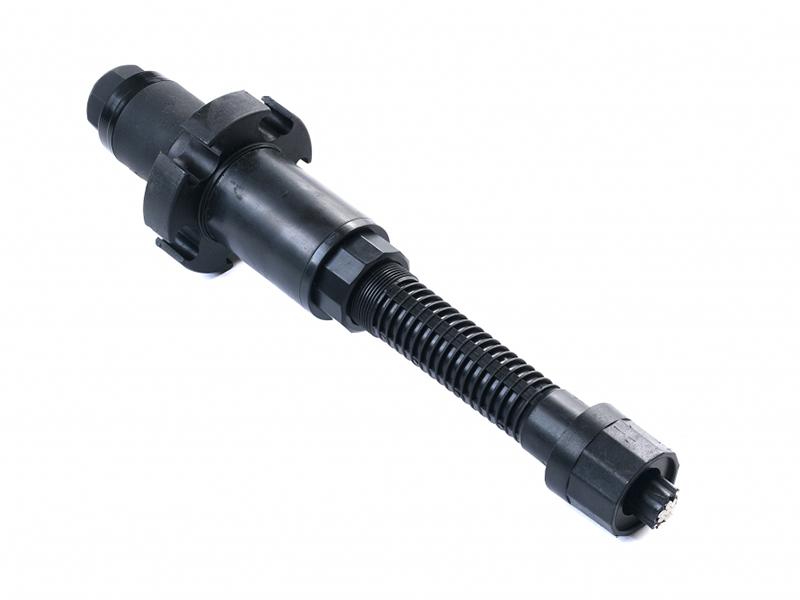

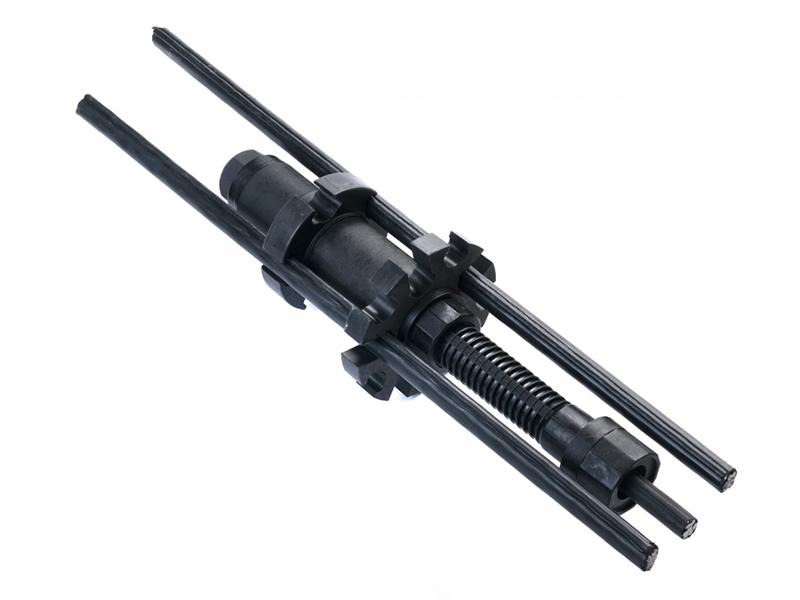

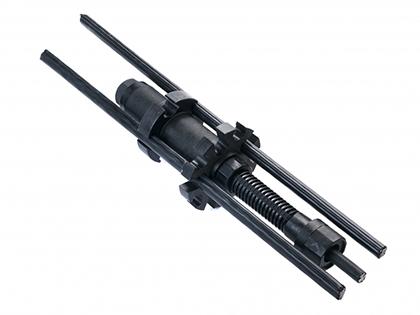

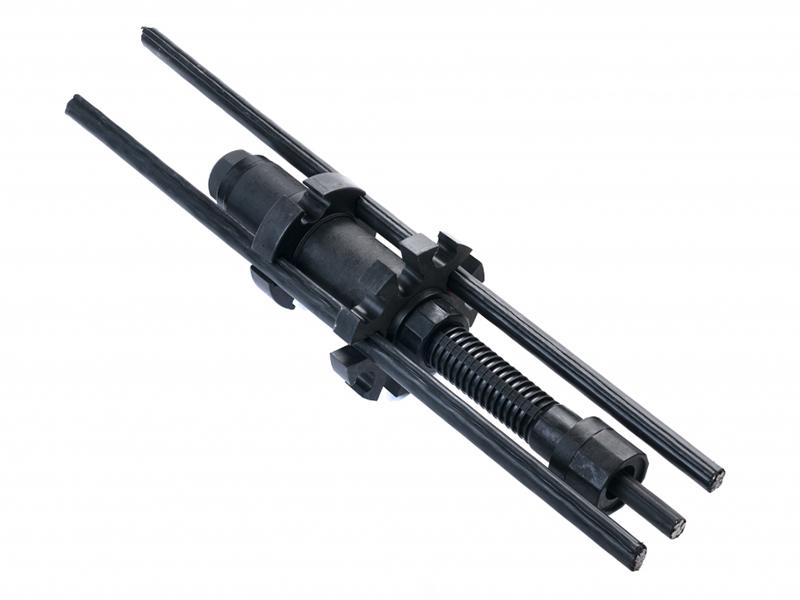

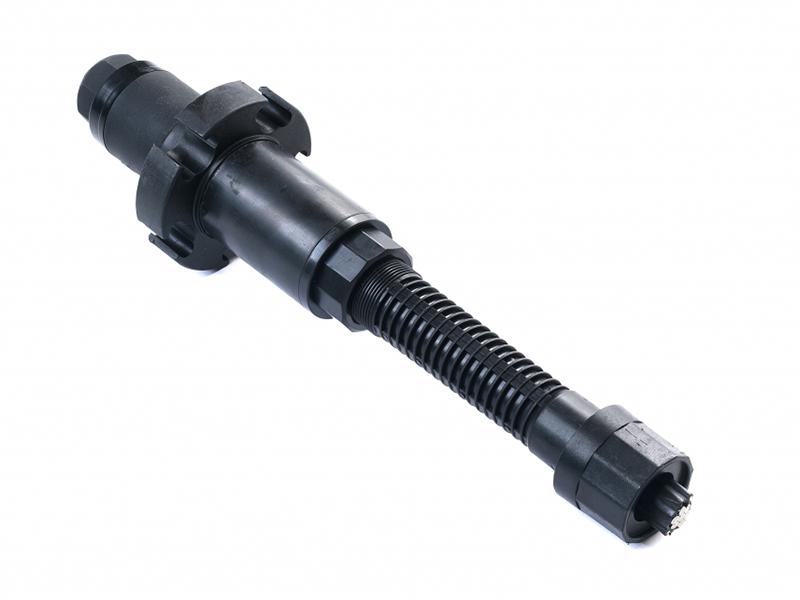

RZI 시리즈 임시 탈착식 스트랜드 앵커

RZI 시리즈 임시 탈착식 스트랜드 앵커는 실시간 내부 힘 측정과 복구 가능 기능을 결합했다. 앵커를 복구하고 실시간 측정을 통해 안전을 보장할 수 있는 대규모 기초 피트 및 경사 프로젝트에 주로 사용된다. 스트레인 게이지는 필러로 감싸는 앵커링 섹션의 끝에 있다. 스트레인 게이지가 장착된 기존의 앵커와 비교하여 스트레인 게이지는 방수 상태에서 보호되며, 이를 통해 지능형 앵커가 내구성을 높이고 힘 측정에 있어 탁월한 정확도를 가질 수 있다. 회복 가능한 특성은 토양의 남아 있는 힘줄 잔여물의 문제를 효과적으로 해결한다. 전통적으로, 힘줄은 토양층에 남아있으며, 이것은 물질적인 낭비와 토양 오염을 초래하고, 토양에 더 많은 장애물을 만들어 주며, 이로 인해 미래의 지하 공간 개발의 어려움을 증가시킨다. 이러한 장애물을 제거하기 위해 더 높은 비용이 사용되어야 한다. 그러나 핫 멜트 탈착식 기술을 사용하면 브레이싱 프로젝트가 완료된 후 모든 힘줄을 제거하거나 복구할 수 있다.

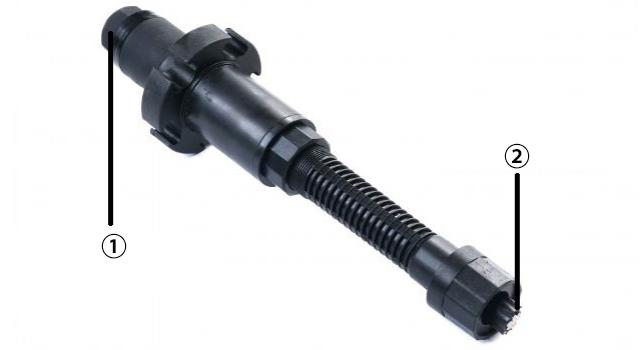

① 힘 측정 구성 요소 포함
② 와이어에 의한 데이터 전송

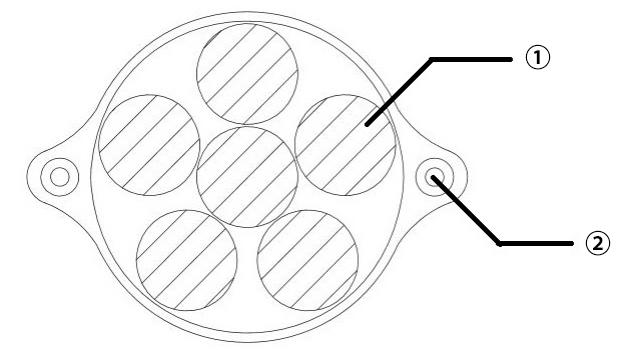

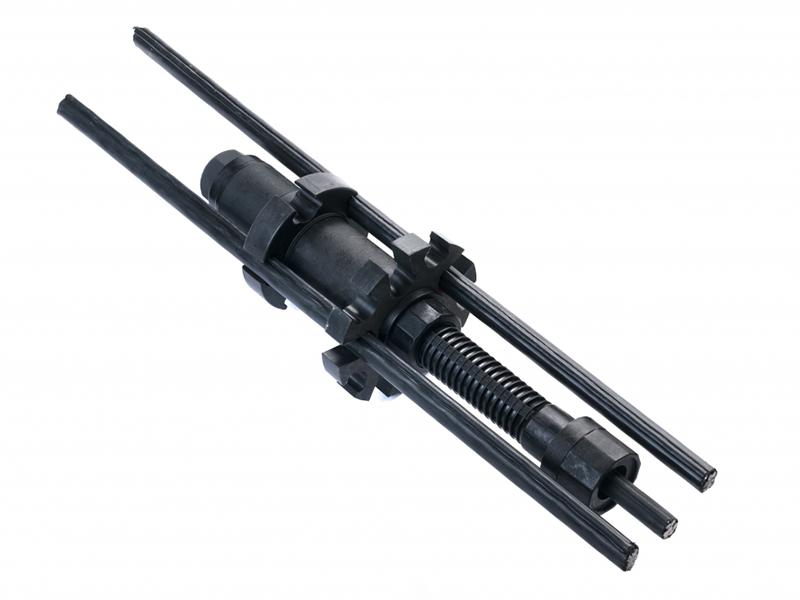

① 스틸 스트랜드
② 와이어

• 경사
• 임시 경사
상향식 힘 구조에 대한 반작용
• 교량받침 플랫폼 고정

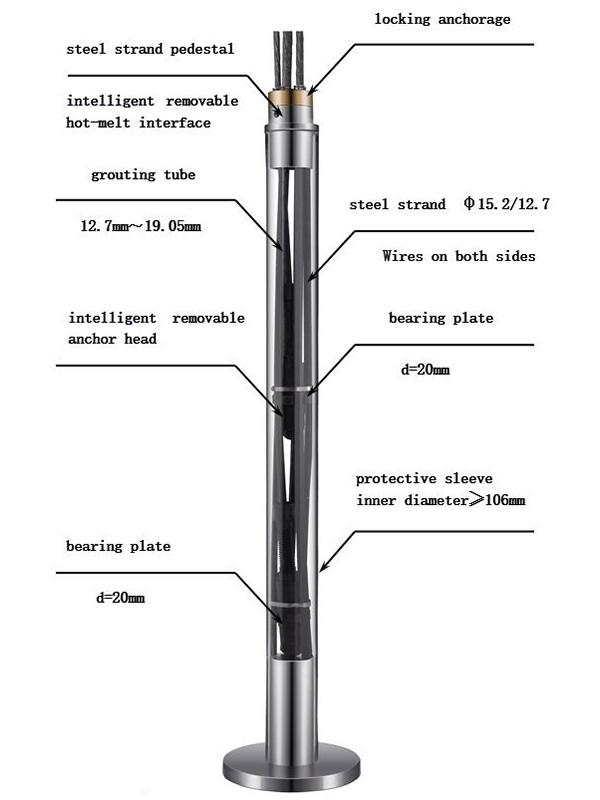

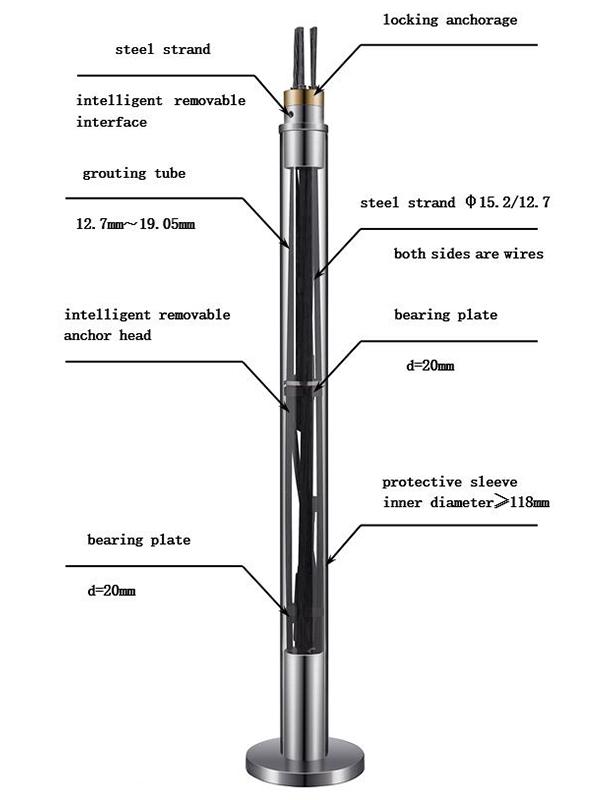

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베어링 플레이트 직경: 100mm
• 베어링 플레이트 두께: 20mm
• 기능 유형: 핫 멜트 탈착형, 내부 힘의 실시간 측정
• 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
• 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이싱이 사용되는 경우 케이스 모델에 주의하십시오. 내부 직경이 106mm 이상임
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베어링 플레이트 직경: 112mm
• 베어링 플레이트 두께: 20mm
• 기능 유형: 핫 멜트 탈착형, 내부 힘의 실시간 측정
• 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
• 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이싱이 사용되는 경우 케이스 모델에 주의하십시오. 내부 직경이 106mm 이상임
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

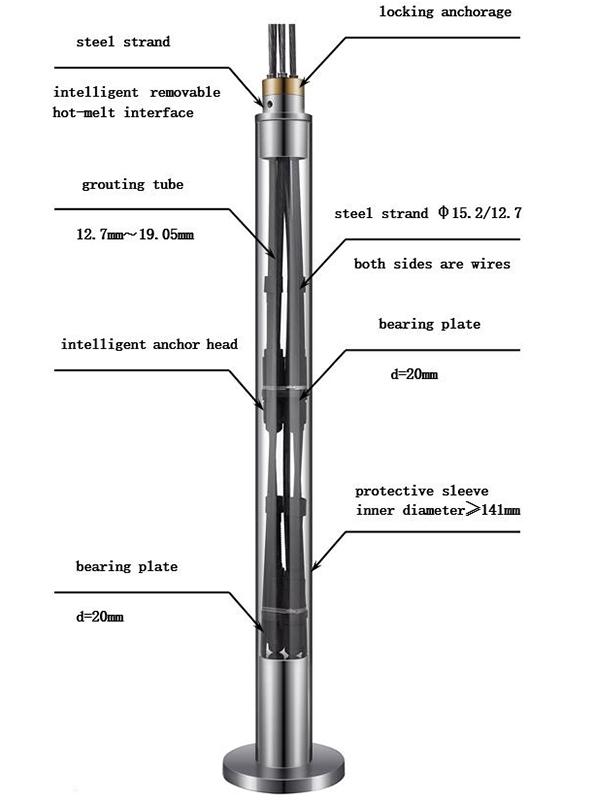

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베어링 플레이트 직경: 100mm
• 베어링 플레이트 두께: 20mm
• 기능 유형: 핫 멜트 탈착형, 내부 힘의 실시간 측정
• 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
• 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이스를 사용할 경우 케이스 모델에 주의하십시오. 내부 직경이 141mm 이상임
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

• 앵커 베어링 용량의 실시간 모니터링을 허용한다. 앵커 내 각 스틸 스트랜드의 내력을 모니터링하여 정확도가 높아진다.
• 가설공사에 적합한 탈착식 앵커
• 다중 조합 허용 및 그에 따라 스트레스 분산 구조 형성
• SSPC-SP5 방부 처리

Q1: 이 제품의 지능형 힘 측정은 각 앵커를 측정하는가?
A: 지능형 앵커 측정의 정확도는 각 스틸 스트랜드까지 측정된다.

Q2: 측정된 데이터는 어떻게 관찰되는가?
A: 현장 측정 후 무선 전송을 통해 장치로 데이터가 전송될 때 모바일 기기, 컴퓨터 등을 통해 실시간 관찰이 가능하다.

Q3: 이 제품의 안전 수준은 어떤가?
A: 핫 멜트 탈착식 앵커의 정적 하중 계수는 96%에 달했는데, 이는 스틸 스트랜드의 강도와 거의 동일하다. 또한 대형 피로 시험을 최대 200만번까지 만족하여 영구 구조물에 적용할 수 있다.

Q4: 회복 속도는 어떤가?
A: 완전 자동 복구 장비를 이용하면 25m 길이의 앵커 6개를 예로 들면 조립라인에서 2명씩 모여 90개의 앵커를 복구할 수 있다.

Q5: 앵커 회수율은 얼마인가?
A: 이 비율은 보통 95% 이상이야 100% 회수율을 실현하기 위한 접근법이 가능하다.

Q6:이 제품은 최대 몇 개의 케이블 구조를 만들 수 있는가?
A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 100mm인 곳에서 최대 5개의 케이블을 만들 수 있다. 케이블의 수량을 늘리려면 그라우팅 앵커의 조합을 참조하십시오.더보기 >>
