기초 피트 지원 프로젝트
년도: 2014-2015
사용된 앵커: 임시 프리스트레스 접지 앵커

프로젝트 개요

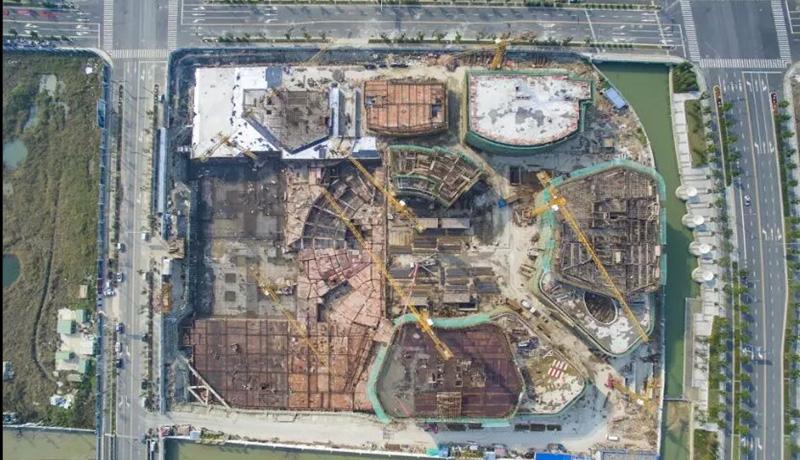

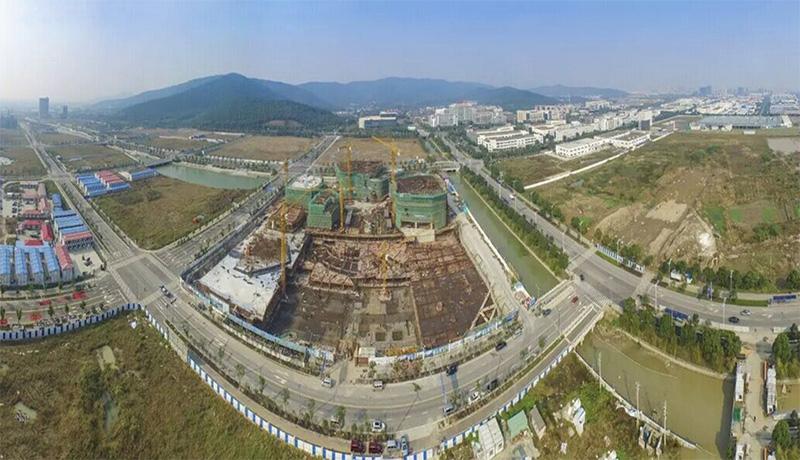

쑤저우 타이후 금항상업 통합사업은 총 3만1000m2의 부지 면적과 22층짜리 건물 2개, 2, 3층짜리 연단 8개, 지하 2개 등 1700만 평방미터 규모의 건물이다. 그 프로젝트 장소는 지방도로로 둘러싸여 있다. 그것은 북쪽과 동쪽 도로 사이에 강 유로가 있다. 게다가, 지하 갱도의 벽은 경계선에 가깝고 따라서 그것은 건설 공사에 대한 제한 요인이다. 현장의 기초 토양은 주로 충진토, 점토질, 미사 질점토, 미사 질식 미사 질 미사 및 미사 질 미사 질 미사로 구성된다.

기초 구덩이 전체 면적은 직사각형 31000 평방미터이다. 동쪽과 서쪽 지역 사이의 가장 긴 거리는 약 169.4미터이고, 반면에 북쪽과 남쪽 지역 사이의 1979.9미터이다. 북쪽 굴착 깊이는 9.35-10.85m이고 동쪽 굴착 깊이는 9.60-10.35m이다. 기초피트의 브레이싱은 프리스트레스트 탈착식 앵커 서포트 구조와 통합된 지루한 더미를 활용하며, 코너는 콘크리트 지지 구조와 통합된 지루한 더미를 채택한다. 코너 보강 콘크리트는 임시강 기둥을 지지 시스템의 수직 지지 부재로 채택하고, 미드스팬 앵커는 핫 멜트 압축 스트레스 분산형 탈착식 앵커를 채택한다.

핫 멜트 압축 스트레스 분산형 탈착식 앵커는 고압 제트 팽창 헤드를 사용하는 3m 길이의 앵커를 가지고 있다. 또한 3단위의 캐리어가 내장되어 있으며, 캐리어 간격은 1m이며 6 Φ15.2 비절연 스틸 스트랜드를 갖추고 있다. 최종 베어링 용량은 각각 760KN, 800KN이다.

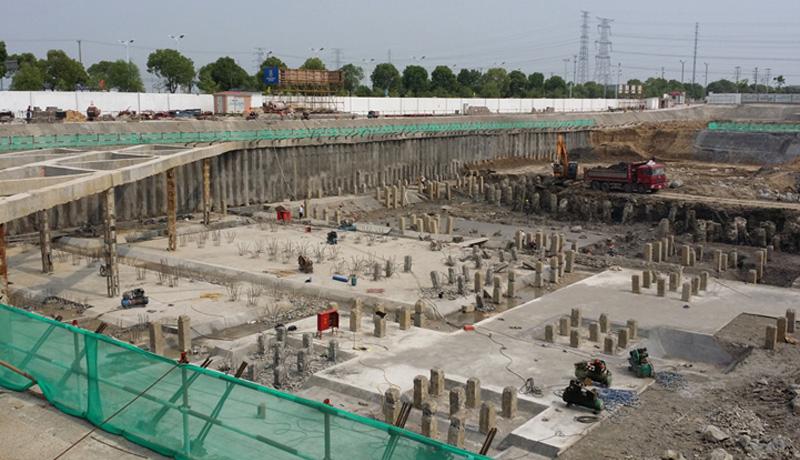

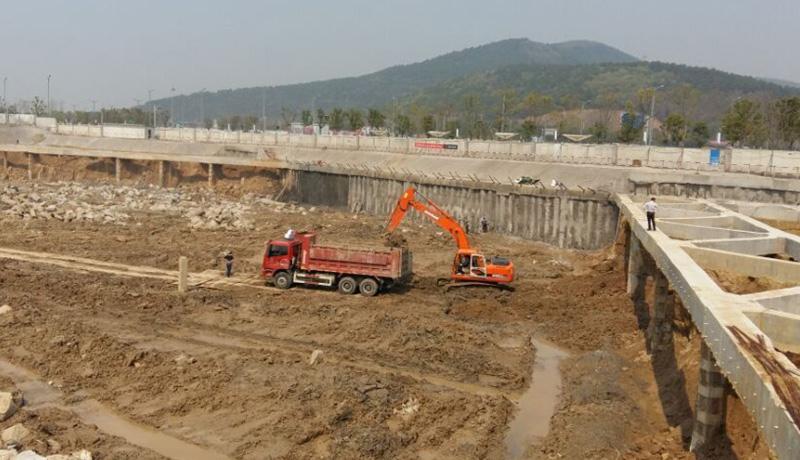

토대 피트 프로젝트는2014년 말 착공하여 그림 6-12와 같이 2015년 5월 하부로 발굴하였다. 앵커 구조는 제트 그라우팅으로 압축 스트레스 분산형 앵커를 채택하고 있으며, 한 번에 시공되어 편리하고 빠르다. 회전식 제트 그라우팅은 특정한 회전 속도 및 천공 깊이 제어를 채택하고 앵커도 약간 분산되어 있다. 무작위로 선정된 16개 앵커를 대상으로 점검이 실시되었으며, 모두 요건을 충족하였다(각각 용량 760KN, 800KN). 복구율은 프로젝트 종료 시 96.7%에 이르고, 복구속도는 95.5%에 달했다. 나머지는 큰 톤수로 회복된다.

쑤저우 타이후 금항상업종합지원사업은 프로젝트 특성에 따라 제트 그라우팅으로 압축 스트레스 분산형 앵커를 활용해 탁월한 성과를 거두었다. 이 연구에 따르면, 가새 계획에 따른 지루한 파일 + 핫 멜트 탈착식 앵커의 채택으로 콘크리트 포장 보강에 비해 최대 1,000만 위안의 건설 비용이 절감되고 건설 기간이 6개월 이상 단축되었다. 또한 먼지, 소음 및 고체 폐기물 오염은 최소의 영향을 미치므로 지지대의 신뢰성과 안전성이 개선된다.
