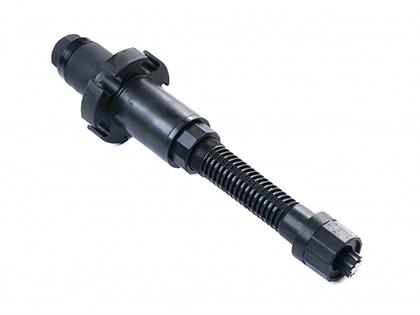

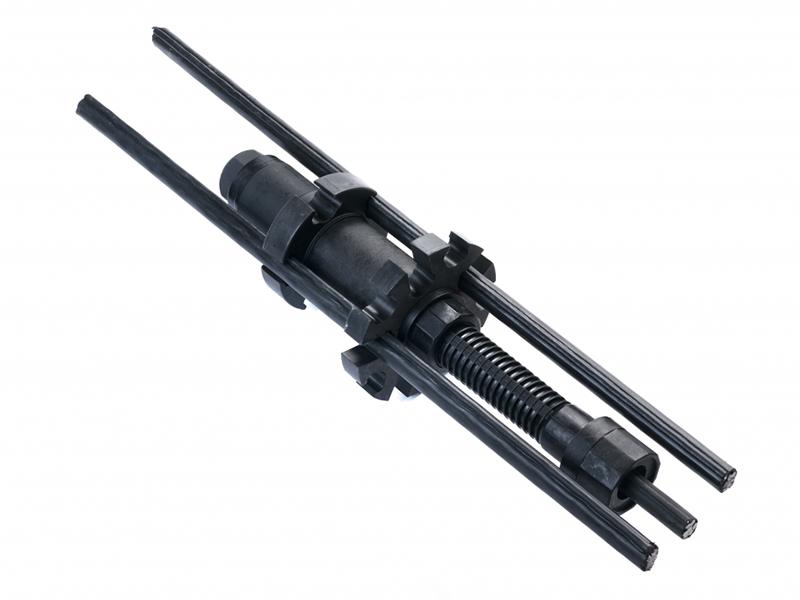

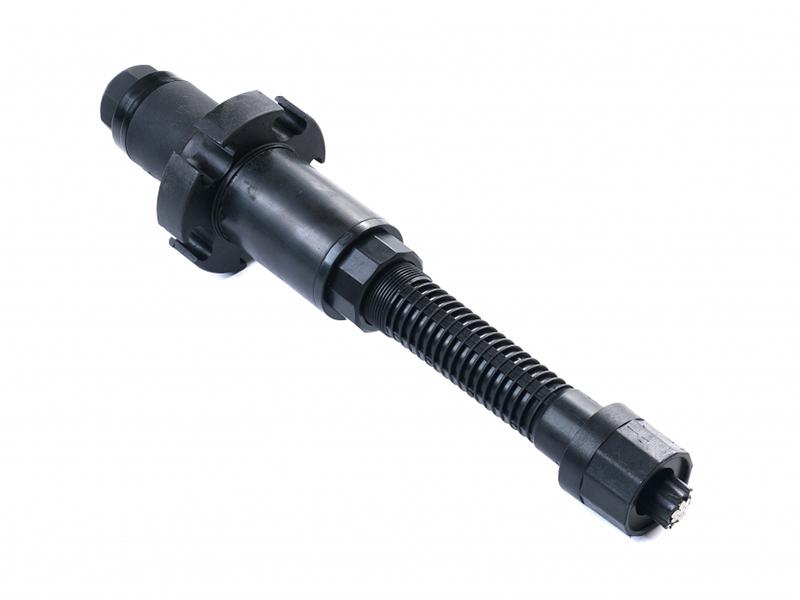

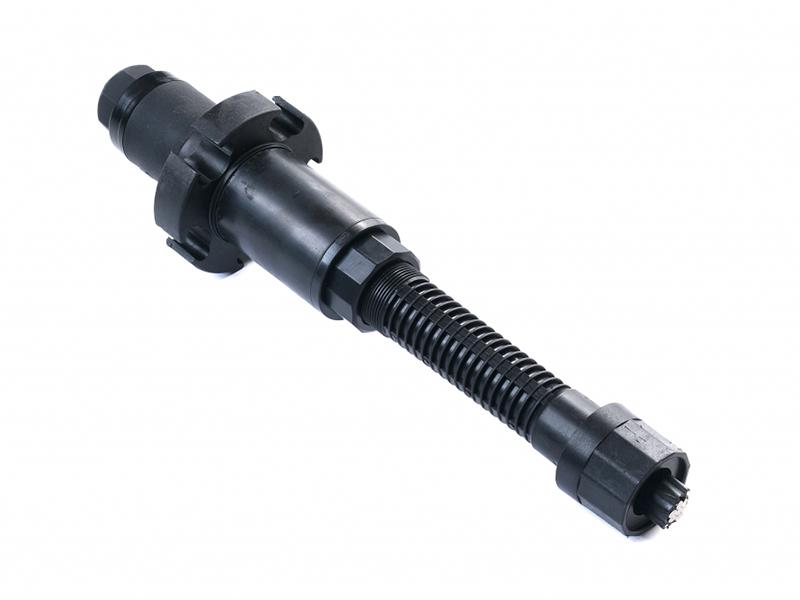

YZI 시리즈 영구 접지 앵커

YZI 시리즈 영구 접지 앵커에 하중 측정 구성요소를 추가하면 YZ 시리즈와 구별된다. 기존 스트레인 게이지의 정확도는 각 앵커만 감시할 수 있는 반면, 앵커의 각 스트랜드 내력은 YZI 시리즈 영구 접지 앵커를 사용하여 검사할 수 있다. 따라서 정확도가 높고 측정치에 따라 각 앵커 유닛의 베어링 용량 분포를 분석할 수 있다. 스트레인 게이지는 방수 상태에서 보호되며, 이를 통해 지능형 앵커가 힘 측정과 내구성을 매우 정확하게 유지할 수 있다. 현재 이런 종류의 지능형 앵커는 공장에서 한 번에 제조할 수 있으며, 앵커의 전반적인 품질이 보장된다.

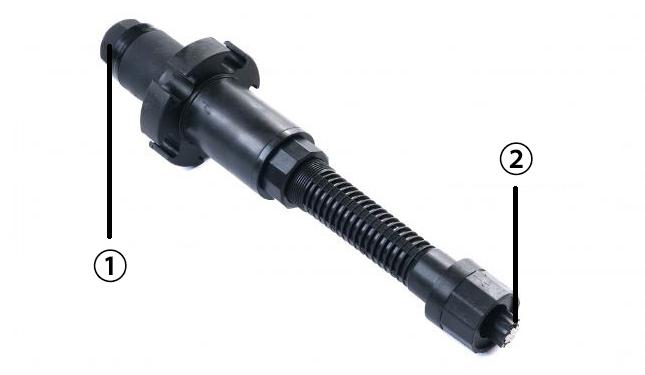

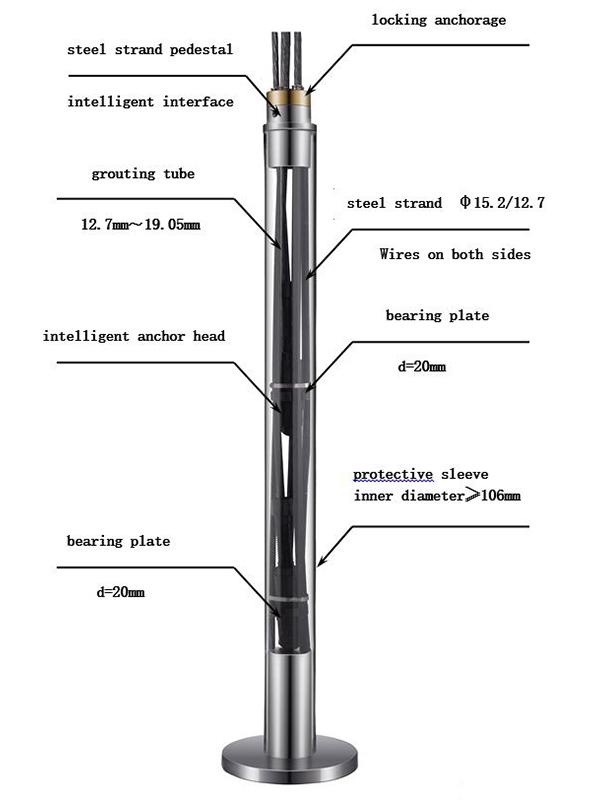

① 힘 측정 구성 요소 포함
② 와이어에 의한 데이터 전송

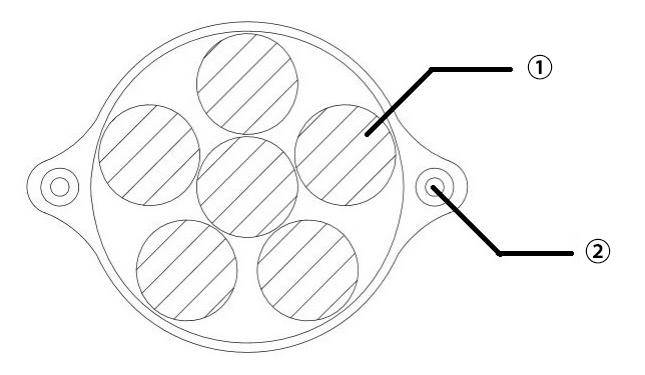

① 스틸 스트랜드
② 와이어

• 경사
• 상향식 힘 구조에 대한 반작용
교량받침 플랫폼 고정
• 기타 영구 건물의 터널 및 고정

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베어링 플레이트 직경: 100mm
• 베어링 플레이트 두께: 20mm
• 기능 유형: 내부 힘의 영구적, 실시간 측정
• 부식 저항 수준: I-수준, 부식성 환경에서 사용 가능
• 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
• 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이싱이 사용되는 경우 케이스 모델에 주의하십시오. 내부 직경이 106mm 이상임
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

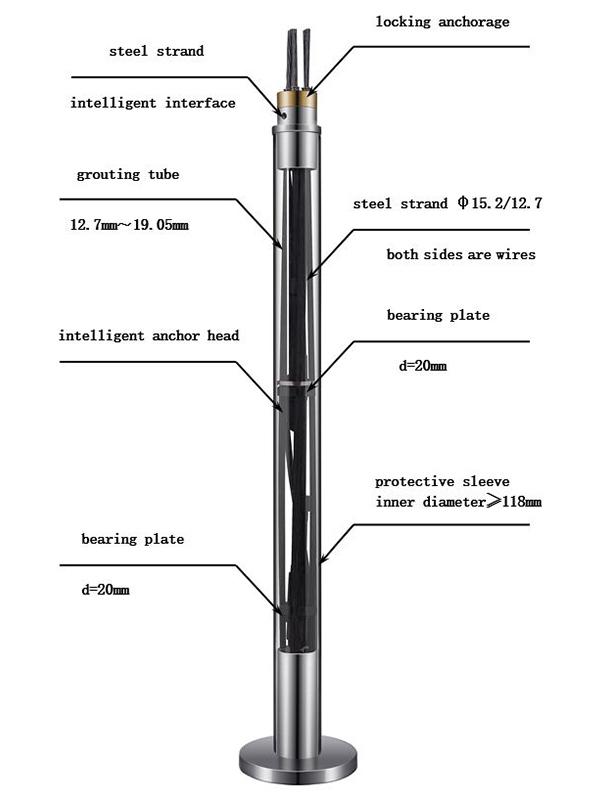

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베어링 플레이트 직경: 112mm
• 베어링 플레이트 두께: 20mm
• 기능 유형: 영구
• 부식 저항 수준: I-수준, 부식성 환경에서 사용 가능
• 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
• 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이싱이 사용되는 경우, 내부 직경이 118mm를 초과하는 경우에 유의하십시오.
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

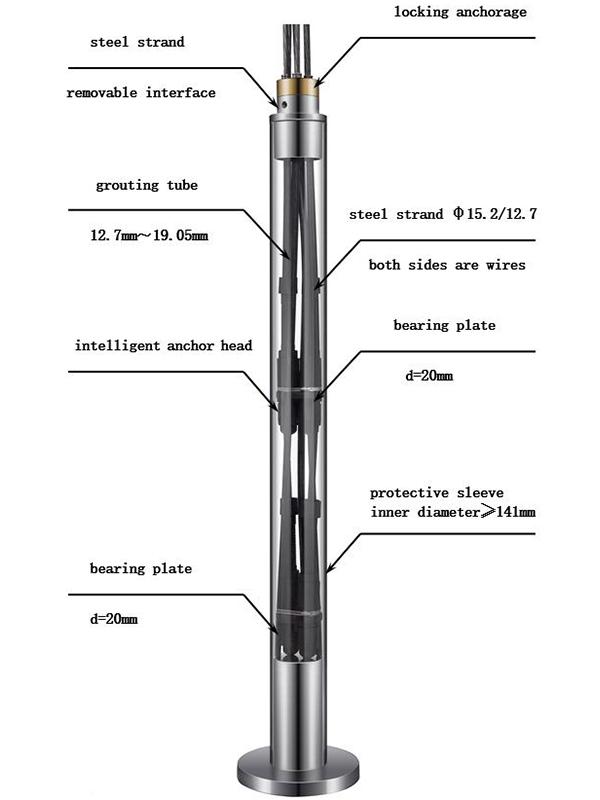

파라미터
• 시공 공정 : 케이스의 그라우팅
• 베어링 플레이트 직경: 135mm
• 베어링 플레이트 두께: 20mm
• 기능 유형: 영구
• 부식 저항 수준: I-수준, 부식성 환경에서 사용 가능
• 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
• 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
• 케이스를 사용할 경우, 내부 직경이 141mm를 초과하는 경우에 유의하십시오.
• 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

• 앵커를 통해 앵커 베어링 용량을 실시간으로 모니터링하여 안정성을 높일 수 있다. 게다가, 그것은 95% 이상의 정확도를 가지고 있다.
• 현장 측정 무선 데이터 장치, 컴퓨터 또는 모바일 장치를 통해 다양한 건설 유닛이 실시간 검사를 수행할 수 있다.
• 이 제품은 신뢰할 수 있는 품질을 가지고 있으며 통합된 생산 라인에서 제조된다.
• 모든 스틸 코어를 가진 부식 방지 구조물의 3개 층은 사출 성형 프로세스를 채택하고, 국가 표준 비응축 스틸 스트랜드로 제작되며, 물과 접촉 시 확장되는 씰링 스트립이 내장된 연결 부품을 사용한다.

Q1: 이 제품의 지능형 힘 측정은 각 앵커를 측정하는가?
A: 지능형 앵커 측정의 정확도는 각 스틸 스트랜드까지 측정된다.

Q2: 측정된 데이터는 어떻게 관찰되는가?
A: 현장 측정 후 무선 전송을 통해 장치로 데이터가 전송될 때 모바일 기기, 컴퓨터 등을 통해 실시간 관찰이 가능한다.

Q3: 이 제품은 최대 몇 개의 케이블 구조를 만들 수 있는가?
A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 135mm인 최대 5개의 케이블을 만들 수 있다. 케이블의 수량을 늘리려면 그라우팅 앵커의 조합을 참조하십시오.더보기 >>

Q4: 이 제품은 친환경 제품인가?
A: 앵커가 사용하는 재료는 강성 PE 및 PE로 덮인 스틸 스트랜드의 래핑 레이어인 세 가지로 구성된다. 이 모든 재료들이 환경에 부정적인 영향을 미치지는 않을 것이다.

Q5: 이 제품은 얼마나 잘 부식되지 않는가?
A: SSPC-SP5 수준의 부식 방지 처리로 처리된다.
