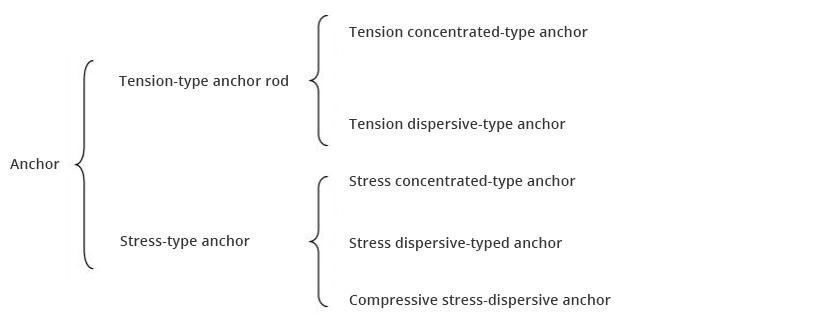

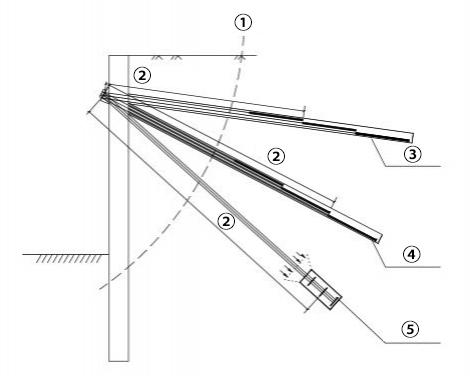

① 슬립 표면
② 비절연 세그먼트의 평균 길이
③ 당김 힘 분산 유형;
④ 스트레스 분산 유형;
⑤ 프리스트레스트 분산 유형

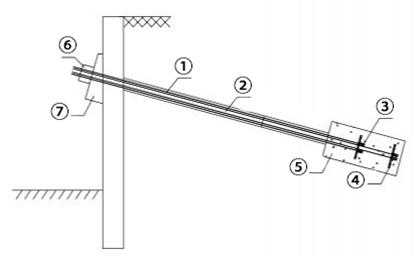

2개 이상의 베어링 플레이트로 구성된 압축 스트레스 분산 앵커 플레이트는 앵커 로드의 저공명 앵커링 섹션에 균일하게 분배된다. 그라우트 본체는 드릴로드에 장착되어 있다. 베어링 플레이트는 제트 그라우팅으로 하부 앵커의 앵커링 섹션에 균일하게 배치된다. 플레이트에는 인장 하중의 영향 하에서 분산형 저공명 앵커링 섹션 압축 스트레스로서 효과적으로 작용하는 응력형 앵커가 있다.

① 와이어가 있는 비절연 힘줄
② 프리 세그먼트
③ 핫 멜트 앵커;
④ 베어링 플레이트
⑤ 앵커링 섹션
⑥ 앵커
⑦ 베이스 플레이트

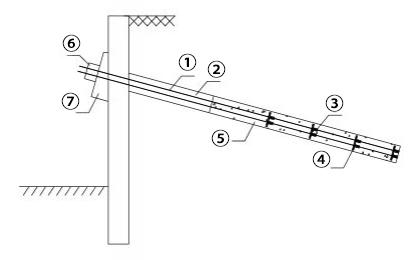

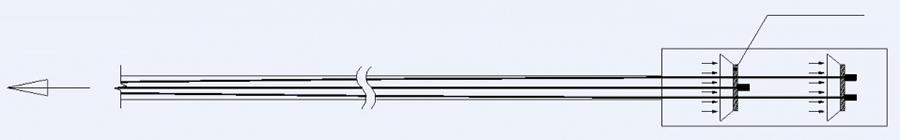

압축 스트레스 분산 앵커 로드 구조 다이어그램

① 와이어가 있는 비절연 힘줄
② 프리 세그먼트
③ 핫 멜트 앵커;
④ 베어링 플레이트
⑤ 앵커링 섹션
⑥ 앵커
⑦ 베이스 플레이트

① 합리적인 구조
일반 장력형 앵커는 먼저 시멘트 모르타르로 앵커 단부를 연마하고 앵커의 인장력은 앵커의 주변 그립력을 통해 시멘트 모르타르로 전달된다. 이후 이 힘은 시멘트 모르타르의 고정장치와 지층 사이의 마찰력을 통해 안정적인 지상층의 보강 지역으로 전달된다. 인장력은 점차 전방에서 후방으로 이동한다. 로드의 중심 응력으로 인해 막대를 따라 전단 응력이 균일하지 않게 분포된다.

압축 스트레스 분산형 앵커는 압력식 앵커 범주에 속한다. 비접합 스틸 스트랜드를 사용하여 보강재를 그라우트와 분리한다. 로드의 인장응력은 먼저 베어링 플레이트에 의해 그라우팅의 하단에 가해지는 압축응력으로 그라우팅에 전달된다. 다음으로, 힘은 바닥 그라우팅 물체와 주변 토지 몸체 사이의 끝 저항을 통해 앵커리지의 안정적인 토지 몸체로 전달된다.

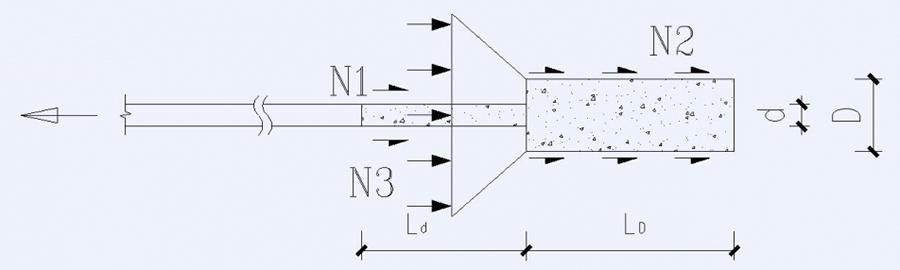

전체적으로 토지와 앵커리지 부분의 엔드 베어링 용량은 앵커로부터 당김력의 총 60%에서 70%를 제공하는 반면 앵커리지 부분의 측면 마찰은 당김력의 30%-40%를 기여한다.

내부력 측면에서 앵커 보강재는 베어링 플레이트에 힘을 전달하고 나중에 그라우팅 본체에 힘을 전달했다. 그라우팅 본체에 의해 경험되는 압력은 전체 면적을 증가시키는 데 도움이 되는 몇 개의 베어링 플레이트가 분산 배치되어 있어 최소화할 수 있다. 따라서 그라우팅이 찌그러지는 것을 방지하고 부분적인 손상을 입힌다.

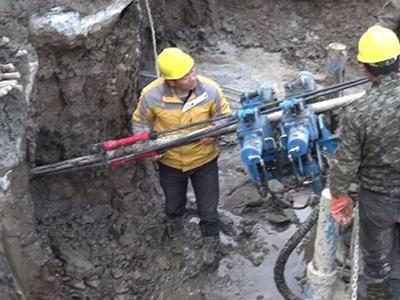

② 강력한 적용성
압축 스트레스 분산형 앵커는 빠른 시공 속도와 대규모 당김력 베어링 용량을 포함한 특성을 가지고 있다. 그것은 포화 점토, 응집성 토양, 모래 토양 등에 적합하다. 게다가, 그것은 기초 피트 지원, 상승력 구조 구조 구조, 경사 지지와 같은 공학 앵커링 프로젝트에 널리 사용될 수 있다. 이전 건설 프로젝트에서의 통계 결과: 포화 점토에서 c 값은 20kpa, Φ값은 12°-14° 범위 이내, 앵커 당김력은 약 600~900kN까지 증가, 단단한 진흙에서, 당기는 힘은 약 700-1100kN까지 더 증가했고, 수분이 많은 모래 토양에서는 앵커 당기기력이 600-1200kN에 이른다.
